- DLP 3D打印技術及其應用詳解
一、DLP技術介紹及打印成型原理
數字光處理（Digital Light Processing，縮寫：DLP）技術最早是由德州儀器開發，主要是通過投影儀來逐層固化光敏聚合物液體，從而創建出3DD打印對象。由于其具備紫外光投影快速得應用到3D打印領域，成為又一種新的快速成型技術。
DLP設備中包含一個可以容納樹脂的液槽，用于盛放可被特定波長的紫外光照射后固化的樹脂，DLP成像系統置于液槽下方，其成像面正好位于液槽底部，通過能量及圖形控制，每次可固化一定厚度及形狀的薄層樹脂（該層樹脂與前面切分所得的截面外形完全相同）。液槽上方設置一個提拉機構，每次截面曝光完成后向上提拉一定高度（該高度與分層厚度一致），使得當前固化完成的固態樹脂與液槽底面分離并粘接在提拉板或上一次成型的樹脂層上，這樣，通過逐層曝光并提升來生成三維實體。
二、詳細技術特點介紹
1、DLP技術的特點與優勢

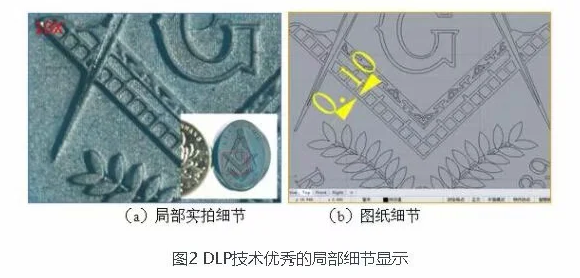

相比市面上的其他3D打印設備，由于其投影像素塊能夠做到50μm左右的尺寸，DLP設備能夠打印細節精度要求更高的產品，從而確保其加工尺寸精度可以達到20~30μm，面投影的特點也使其在加工同面積截面時更為高效。設備的投影機構多為集成化，使得層面固化成型功能模塊更為小巧，因此設備整理尺寸更為小巧。其成型的特點主要體現在以下幾點：（1）固化速率高（在405nm光效率高）；（2）低成本；（3）高分辨率；（4）高可靠性。
該技術應用于3D打印中具備諸多優勢：（1）高速的空間光調制器，顯示速率高達32 kHz；（2）光效率高，微鏡反射率達88%以上；（3）窗口透射率大于97%；（4）支持波長范圍在365nm至2500nm之間；（5）微鏡的光學效率不受溫度影響。
2、市場需求
市場對于3D打印的需求主要體現在高精度、高表面質量，以及產品的適應性、加工效率、加工成本等等，目前工業級別的3D打印設備由于材料成型原理的限制，存在成型件表面質量不足、尺寸精度受限等不足。
通過DLP-3D打印技術的需求，可以滿足市場上對于零件表面質量更高的需求，針對DLP市場具備對應的需求為：（1）高分辨率；（2）針對405nm波長性能；（3）控制成本。

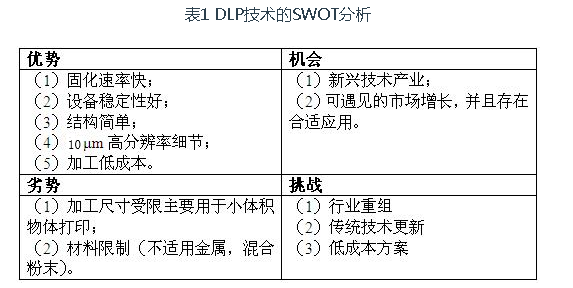

3、基于DLP技術的3D打印SWOT分析
DLP技術應用于3D打印中在近幾年得到快速發展，表集合了其成型特色進行了SWOT分析，使得人們對DLP-3D打印技術能有更多的認識，并結合需求充分利用該技術并推進其發展、進步。
三、相關設備介紹

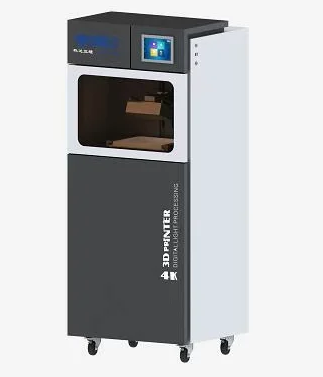

東莞科達三維技術有限公司自主研發制造的TOYES 4K系列快速成型機采用DLP 4K數字影像投影技術。
TOYES 4K系列3D打印機具有許多突出的優點：
（1）4K采用專業級超高分辨率投影光學引擎，分辨率為4K (3840x2160)。
（2）光照均勻度高，保證了成型面內每個位置的穩定成型。
（3）采用高穩定性LED UV光源，壽命可達2萬小時以上，保證打印過程的可靠成型，可打印多個或大尺寸模型。
（4）通過選用不同材料可制作不同類型及功能用途的3D模型，在工業級制造環節用途廣泛。
（5）一體式機身，環境配備要求低，配套設備少，能滿足一般辦公室環境使用；

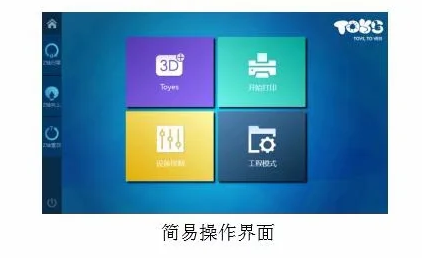

（6）簡易化支撐設計界面，可以使用Magics及設備自帶軟件的快速構建支撐。
采用數字掩膜技術，保證每臺光學引擎的光照均勻性。采用邊界漸變優化算法，消除XY方向的像素紋和Z方向的臺階紋。采用FEP離型膜和特殊離型工藝，讓離型更輕便順滑。能量修正讓使用更穩定可靠。全新技術升級，帶來革命性體驗!
四、DLP 3d打印技術細節分解
1、設備構架

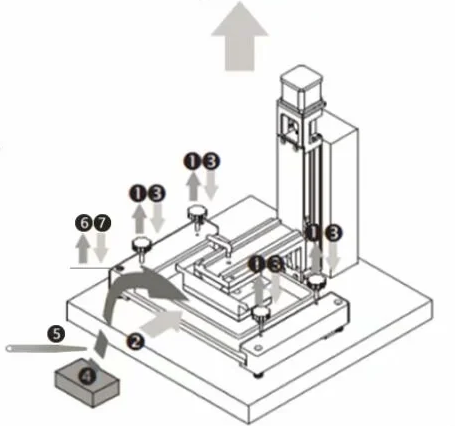

DLP設備的結構主要由投影部分、液槽成型部分、Z向移動部分及整體框架構成。投影部分作為成型系統中最重要的環節，設備構架搭建主要是圍繞其進行，目前大多采用現有一體化的投影硬件。
成型液槽則需要充分考慮紫光的穿透性及接合面的分離效果，Z向移動部分較為簡單，采用帶驅動器電機即可實現功能，系統的上位機軟件要求能夠進行模型的指定切片成圖處理，下位機軟件則能夠簡易化實現片切的成型，故DLP設備架構如圖所示。
2、成型材料
305S樹脂材料具有更高的強度和硬度,同時也具有非常清晰細膩的表面;所見即所得,可將設計師的靈感頃刻間轉換為可看得見的實物,為設計修改定稿作參考,也可用做硅膠鈹銅鋼模的原型。捕捉復雜的細節,不用擔心特征太小不能打印，是動漫玩具公仔和高精產品的理想之選，是仿真人物和游戲角色的高度還原，能創造出獨特的具有挑戰性的模型。機器打印出來的模型表面光滑細膩,無需二次加工打磨,僅需最小限度的潤色即可達到完美效果。
五、市場分析及發展趨勢
DLP3D打印技術作為諸多3D打印路線中的一種，具備不受復雜三維結構限制及個性化定制的優勢，因而繼承了并拓展了其余3D打印技術在加工、生產上的應用。
玩具、電影及動畫產業須具有表面拋光良好且非常細膩的模型，而該模型可作為視覺模擬，拍攝照片、電影和制模的主要模式，也可作為外觀驗證，為批量生產提供準備，也可作為小批量生產的打樣樣品。高精度的DLP打印機可以實現鏤空超復雜結構成型，可以使設計師們在有限的空間里完成無限的遐想。為您提供高效、便捷、易用的設計驗證方案。
創意的本質在于對現有事物的重新詮釋與突破，設計師將無限的想象空間賦予創意獨有的個性化內涵，而在3D打印技術出現之前，真正轉化為創意實物作品受限于創作成本，更多的創意只是局限于圖紙或設計師的腦海中。3D打印技術理論上的技術特性，將設計師的一切創意打印成現實成為一種可能。
